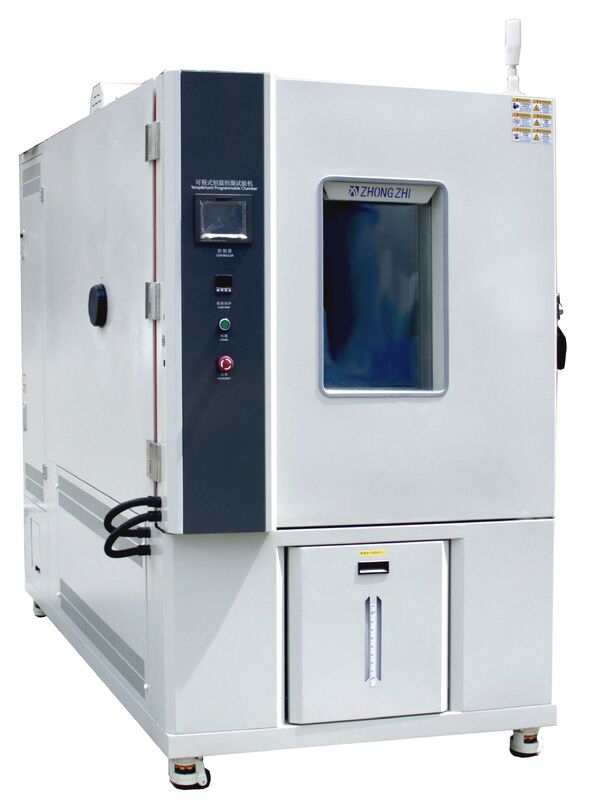

Programowalna komora badawcza o stałej temperaturze i wilgotności
|
I. Główne funkcje i środki ostrożności dotyczące użytkowania urządzenia |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. przegląd produktu |
Ta seria produktów jest głównie stosowana do symulacji surowych środowisk o wysokiej temperaturze, niskiej temperaturze i wilgotności, w których znajdują się instrumenty elektroniczne, nowe materiały, sprzęt elektryczny,składniki pojazdu, metali, wyrobów elektronicznych i materiałów lotniczych mogą wystąpić podczas transportu, przechowywania i użytkowania; lub w warunkach wymiany wysokiej i niskiej temperatury.Są przeznaczone do testowania materiału, odporność komponentu lub przyrządu na wysokie temperatury, zimno i wilgotność, a także potencjalne uszkodzenia i skróceną żywotność |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. funkcja produktu |
Ta seria laboratorium temperatury jest odpowiednia do badania niezawodności produktów przemysłowych, ze specyfiką dokładności kontroli temperatury i szerokim zakresem kontroli.Wskaźnik wydajności spełnia wymagania GB/T5170 "Metoda weryfikacji podstawowych parametrów urządzeń do badań środowiskowych dla produktów elektrycznych i elektronicznych - Niska temperatura, urządzenia do badań wysokiej i stałej temperatury". |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. ograniczenia próbek testowych |
Badanie i przechowywanie próbek substancji łatwopalnych, wybuchowych i lotnych Badanie i przechowywanie próbek materiału żrącego Badanie lub przechowywanie próbek biologicznych Badanie i przechowywanie próbek z silnymi źródłami emisji elektromagnetycznych |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. wymagania dotyczące warunków obciążenia |
Całkowita masa ładunku nie przekracza 50 kg na metr sześcienny objętości studia. Całkowita objętość obciążenia nie przekracza 1/5 objętości studia Na dowolnym odcinku prostopadłym do przeważającego kierunku wiatru suma obszarów obciążenia nie może być większa niż na miejscu. Powierzchnia przekroju poprzecznego studia wynosi 1/3. obciążenie nie powinno blokować przepływu powietrza po umieszczeniu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
II. Miejsce montażu urządzeń i warunki środowiska eksploatacyjnego |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. wymagania dotyczące terenu
|
A: nie mniej niż 800 mm B: nie mniejsze niż 500 mm C: nie mniejsze niż 1500 mm Ziemia jest płaska i dobrze wentylowana. Nie ma silnych wibracji wokół sprzętu Nie ma silnego pola elektromagnetycznego wokół urządzenia. Nie ma substancji łatwopalnych, wybuchowych, żrących i pyłu wokół urządzenia Pozostawić odpowiednią przestrzeń wokół sprzętu do użytku i konserwacji |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. warunki otoczenia
|
Temperatura: 5~30°C, wilgotność względna mniejsza niż 85% RH Ciśnienie powietrza: 86 kPa~106 kPa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. maksymalna moc |
Całkowita zainstalowana moc 7,1 kW wynosi 1,5 kW dla mocy chłodzącej, 2,8 kW dla mocy grzewczej, 1,8 kW dla mocy nawilżającej i 0,2 kW dla innej mocy |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. maksymalny prąd |
≤ 22A |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5. urządzenia nawilżające i wodociągowe |
Ciśnienie zasilania wodą wynosi 0,2 ~ 0,4Mpa, średnica rury wodociągowej wynosi 20 mm,a jakość wody w źródle wody powinna spełniać standard wody trzeciego poziomu określony w specyfikacjach i metodach badań wody analitycznej laboratoryjnej GB/T 6682-2008Sprzęt posiada zarezerwowane wnętrze do podania wody o średnicy 1/2" i wyposażony jest w zbiornik z wodą o objętości około 20L. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. wyjście drenażu |
W pobliżu urządzenia, w odległości 2 metrów od urządzenia, jest zapewniony kanał odpływowy, Uwaga: Prowadź kondensat i wodę z licznika do wypłynięcia z zbiornika |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7. warunki zasilania i źródła energii |
AC380V Trójfazowe czterodrukowe + ochronne uziemienie Dopuszczalny zakres wahań napięcia: ±10% V Dopuszczalny zakres wahań częstotliwości: (50±0,5) Hz Zasilanie w trybie TN-S lub TT Opór uziemienia zabezpieczającego drutu ziemieniowego wynosi mniej niż 4Ω Użytkownicy muszą skonfigurować odpowiednią pojemność przełącznika powietrza lub zasilania dla urządzenia w miejscu instalacji,i ten przełącznik musi być niezależnie sterowany do użytkowania urządzenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
III. objętość i wielkość |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. model |
CZ-A-225G |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. wielkość sprzętu |
225 l |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. wielkość komory badawczej |
W (szerokość) 500 mm * H (wysokość) 750 mm * D (głębokość) 600 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4Wymiary zewnętrzne komory badawczej |
W (szerokość) 700 mm * H (wysokość) 1850 mm * D (głębokość) 1660 mm Uwaga: Rozmiar części poza zawiasem drzwi maszyny nie jest uwzględniony! Proszę potwierdzić wymiary zewnętrzne zgodnie z końcowym rysunkiem projektowym w trzech widokach! |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI. Główne parametry wydajności |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. warunek badania |
Badanie wydajności temperatury mierzy się zgodnie z odpowiednimi przepisami GB/T 5170.2-2017 Sprzęt do badań temperatury, gdy temperatura otoczenia wynosi +25°C i obciążenie jest puste;czujnik umieszczony jest przy wyjściu urządzenia obsługującego powietrze |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. zakres temperatury |
-70°C/+150°C |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. zakres wilgotności |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. wahania temperatury |
¥±0,5°C |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5. jednolitość temperatury |
≤ 2,0°C (bez obciążenia) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. odchylenie temperatury |
≥ ± 2,0°C (bez obciążenia) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7. wahania wilgotności względnej |
¥±2,5%R.H. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8. odchylenie wilgotności |
≥75% RH,≤+2-3% R.H.; < 75% RH,≤ ± 5% R.H; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9. szybkość ogrzewania |
≥ 3°C/min (w warunkach pełnego średniego braku obciążenia) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10. szybkość chłodzenia |
≥ 1,2°C/min (w warunkach pełnego średniego braku obciążenia) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11. hałas pracy |
≥ 75 dB (mierzone 1 m przed bramą sprzętu i 1,2 m nad ziemią) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12. standard |
GB/T-2423.1-2008 (IEC60068-2-1) Badanie A: metoda badania w niskich temperaturach. GB/T-2423.2-2008 (IEC60068-2-2) Badanie B: metoda badania w wysokiej temperaturze. GB/T-2423.3-2016 (IEC60068-2-78:2012) Badanie środowiskowe Część 2 Metoda badawcza Badanie w kabinie stałej wilgotności i ciepła. GB/T-2423.4-2008 (IEC60068-2--30:2005) Badanie środowiskowe produktów elektrycznych i elektronicznych Część 2: Metoda badania Badanie Db: zmienna wilgotności i ciepła (cykl 12h+12h) GJBl50.3-2009 (MIL-STD-810D) metoda badania w wysokiej temperaturze. GJBl50.4-2009 (MIL-STD-810D) metoda badania niskiej temperatury. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13. metoda badania |
GB/T-10586-2008 Warunki techniczne komory badawczej o niskiej temperaturze GB/T 5170.1-2016 Metoda kontroli urządzeń do badań środowiskowych produktów elektrycznych i elektronicznych - Część 1: Ogólne zasady GB/T 5170.2-2017 Metoda kontroli urządzeń do badań środowiskowych Część 2: Sprzęt do badań temperatury GB/T 5170.5-2016 Sprzęt do badań środowiskowych produktów elektrycznych i elektronicznych - Metoda kontroli - Część 5: Sprzęt do badań cieplnych na mokro GB/T5170.18-2005 Podstawowa metoda weryfikacji parametrów urządzeń do badań środowiskowych urządzeń do badań cyklu temperatury/wilgotności w połączeniu produktów elektrycznych i elektronicznych |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
V. Charakterystyka struktury komory |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. układ struktury komory badawczej |
Komora badawcza przyjmuje układ zintegrowanej konstrukcji, z komorą badawczą z przodu i komorą sterującą z tyłu; Podłoga sprzętu jest wyposażona w kółka Foma, aby ułatwić przeniesienie, pozycjonowanie sprzętu Zewnętrzna komora sprzętu jest wykonana z płyty stalowej walcowanej na zimno, o grubości 1,2 mm i jasnosrym kolorze RAL7035.Komora wewnętrzna wykonana jest ze stali nierdzewnej SUS304# o grubości 1.2 mm; Sprzęt przyjmuje strukturę ramy jako całość, a dolna część komory jest spawana ze stali kanałowej zwiększyć wytrzymałość komory Materiał izolacyjny: twarda pianka poliuretanowa + włókno szklane o grubości 100 mm Z tyłu urządzenia znajduje się wyłącznik całkowitego zasilania, kabel zasilania i rurka drenażowa. Pieczęć drzwi komory przyjmuje silikonowy pasek uszczelniający, który jest specjalnie dostosowany i ma wysoką odporność na temperaturę, nietoksyczność i ultra-elastyczność Podłoga komory wewnętrznej jest wyposażona w otwór drenażowy, który może szybko zrzucić kondensat Automatyczne otworu odcisku ciśnienia jest ustawiony w górnej części komory |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. odprowadzanie wody |
Podłoga komory wewnętrznej jest wyposażona w otwór drenażowy, a system drenażowy znajduje się z tyłu urządzenia.Rurociąg drenażowy jest wprowadzany do systemu sieci rurociągów drenażowych użytkownika (użytkownik zapewnia interfejs sieci rurociągów drenażowych na miejscu) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. otwór odcisku ciśnienia |
Gdy drzwi komory przełącznika są otwarte lub powietrze w komorze rozszerza się,Ciśnienie może być szybko i automatycznie rozładowywane; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. drzwi komory |
Jednorazowe drzwi z zawiasami, skuteczny rozmiar przejrzysty W500mm*H750mm Materiał drzwi jest taki sam jak materiał nadwozia. Import zamka drzwiowy, otwarty na zewnątrz Materiał izolacyjny o grubości 100 mm to sztywna pianka poliuretanowa Pod drzwiami znajduje się tablica do zbierania wody, aby zapobiec upadkowi wody kondensacyjnej na podłogę zewnętrzną; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5. Materiał komory wewnętrznej |
Płytka ze stali nierdzewnej SUS304# jest używana, do cięcia i gięcia łóżka składalnego CNC wykorzystuje się precyzyjne urządzenia laserowe, a następnie do pełnego spawania, polerowania i polerowania wykorzystuje się spawanie łukowe argonowe;Płytka stalowa wynosi 1.2mm grubości; półka próbki palety wsparcie ramy indeksowania jest ustawiona po obu stronach komory wewnętrznej, która może regulować odległość między półkami próbki |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. materiał zewnętrznej komory |
Wykorzystując płyty stalowe walcowane na zimno, do cięcia wykorzystuje się precyzyjne urządzenia laserowe, a do kształtowania - składanie CNC, a następnie spawanie i polerowanie spawaniem łukowym argonowym;po przeprowadzeniu całkowitego prania kwasowego powierzchni stali w celu usunięcia rdzyW porównaniu z konwencjonalnym malowaniem zewnętrznym, metoda ta daje bardziej estetyczny wygląd i zwiększa odporność na korozję.Grubość stali wynosi 1.2 mm (kolor: biały RAL7035). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7. taśma uszczelniająca |
Taśma uszczelniająca drzwi jest podzielona na dwie warstwy, wewnętrzną warstwą jest taśma z gumy krzemowej, która może w pełni izolować komorę wewnętrzną od zewnątrz w warunkach wysokiej i niskiej temperatury;taśma z gumy silikonowej może pracować przez długi czas bez twardnienia i starzenia się w zakresie od minus 80°C do plus 200°C; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8. Zębaty ze stali nierdzewnej |
Po lewej stronie drzwi komory zainstalowany jest zestaw zawiasów o wysokiej wytrzymałości.Dwie części zawiasu całkowicie deformować i połączyć w jeden bez złamania; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9. uchwyt drzwi |
Zamek drzwiowy to zamek drzwiowy z zaciskiem rolkowym: Drzwi komory są używane zarówno wewnątrz, jak i na zewnątrz, przy użyciu zasady dźwigni, z silną pilnością, oszczędzając siłę i można je otwierać i zamykać jedną ręką. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10. konstrukcja wyjścia powietrza |
Przyjmuje się tryb przymusowego krążenia wewnętrznego z silnym krążeniem wiatru, w którym powietrze wychodzi na górze i wraca na dole.Płytka przewodnicza wyjścia może rozdzielić zimne i gorące powietrze do całej wnętrza ciała magazynowego, który jest jednorodny i stabilny |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11. aluminiowe koło wiatrowe |
Wielopłaszczyznowe, odśrodkowe, krążące aluminiowe kółko wiatrowe ma charakterystykę lekkiej masy, dużej objętości powietrza, wysokiego ciśnienia wiatru i jest odporne na wysokie i niskie temperatury,niewielki współczynnik rozszerzenia i niski hałas roboczy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12. okno obserwacyjne |
Drzwi skrzynkowe są wyposażone w wielopoziomowe, puste wielkie okna widokowe ze szkła, wyposażone w urządzenie elektryczne grzewcze (automatycznie regulowane) zapobiegające zamrożeniu i kondensacji.Okno jest wyposażone w zestaw lamp oświetleniowych, dzięki czemu można w każdej chwili wyraźnie obserwować stan badań próbek wewnątrz pudełka przez okno obserwacyjne. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13. połączenie przyrządu |
Jedno otwór jest otwarty po lewej stronie komory, o średnicy 100 mm, a pokrywa otworu i gelu krzemianowego wtyczki są dostarczone |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14. badanie półki materiałowej |
Odległość między półkami materiału można regulować co najmniej 45 mm, a dwa półki próbkowe są standardowe |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15. zasada cyrkulacji powietrza |
Wielkiej mocy wentylator napędzany przez zewnętrzny silnik z wałem ze stali nierdzewnej, silnik wentylatora jest zewnętrzny; Powietrze jest napędzane przez silnik i przepływa przez parownik grzejnika i chłodnicy. Po całkowitym podgrzaniu/ochłodzeniu do wymaganej wartości temperatury powietrze krąży wewnątrz komory i wymienia ciepło z próbką poprzez konwekcję Powietrze jest zmuszane do cyrkulacji przy użyciu niskiego napięcia asynchroniczne wysokiej temperatury odporny silnik długiego wału Wielo skrzydłowy wentylator odśrodkowy jest używany, a łopaty ze stopu aluminium mieszają powietrze |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16. zasada systemu regulacji temperatury |
Wysokiej jakości grzejnik elektryczny z drutu stopu niklu i chromu, sterowanie SSR, wyposażony w niezależny przełącznik temperatury ochrony przed nadciśnieniem Kiedy grzejnik jest podłączony, temperatura powierzchni wzrośnie. Powietrze konwekcyjne jest podgrzewane przez przewód grzewczy, a ciepło rozszerza się na powietrze i próbkę w komorze, tak aby się ogrzać i rozgrzać. Moc grzewcza jest precyzyjnie sterowana przez algorytm PID, a moc wyjściowa jest regulowana przez przekaźnik stałego stanu. System chłodzenia dostarcza wymiennikowi ciepła wystarczającego ilości czynnika chłodniczego o niskiej temperaturze, tak aby temperatura wymiennika ciepła była niższa niż temperatura powietrza.Ciepło w powietrzu jest wchłaniane i wyprowadzane z komory przez wymiennik ciepła, tak aby temperatura powietrza spadła i osiągnął efekt chłodzenia. Moc chłodzenia jest precyzyjnie kontrolowana przez algorytm PID, a przepływ czynnika chłodniczego i pojemność chłodzenia są regulowane przez zawór magnetyczny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI.Rochłodzeniesystem |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. kompresor chłodniczy |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. metoda chłodzenia |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. wyparnik |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. zestaw tłoczenia |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5. tryb sterowania lodówką |
Programatyczny sterownik logiczny układu sterującego automatycznie dostosowuje stan pracy maszyny chłodniczej zgodnie z warunkami badania Obwód chłodzenia sprężarki z powrotem gazu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. importowane akcesoria chłodnicze |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7. kondensator parowy |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8. Kryogen |
Wykorzystanie R404a/R23, przyjaznego dla środowiska czynnika chłodniczego o wskaźniku zaniku warstwy ozonowej 0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9. proces spawania wypełniania azotem |
Zaleca się stosowanie wysokiej jakości rury miedzi bez tlenu do rurociągu sprzęgającego o niskiej temperaturze, a jakość spawania rurociągu,Należy zapewnić proces napełniania azotem i 48-godzinny proces zapobiegania wyciekom pod wysokim ciśnieniem. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10. kontrola oszczędności energii |
Zastosowanie technologii równoważenia na zimno w systemach chłodniczych pozwala zaoszczędzić około 30% energii elektrycznej, skutecznie zmniejszając koszty eksploatacji.równoważenie termiczne osiąga się poprzez regulację mocy ogrzewania w celu utrzymania stałej temperaturyOznacza to, że przy stałej pojemności chłodzenia sprężarki, ogrzewanie z czasem wzrośnie, co prowadzi do marnowania energii i niepotrzebnych wydatków dla użytkowników.technologia równoważenia na zimno utrzymuje stałą temperaturę poprzez regulację pojemności chłodzenia sprężarkiPo zbliżeniu się temperatury do punktu ustawienia, pojemność chłodzenia stopniowo zmniejsza się poprzez regulację PID w celu osiągnięcia stabilnej temperatury (teoretycznie można osiągnąć zerową moc ogrzewania,ale w rzeczywistej produkcji, zawsze występuje niewielka ilość mocy ogrzewania), osiągając w ten sposób cel oszczędności energii |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11. cechy układu chłodniczego
|
- A.Cały przewód systematyczny jest badany pod ciśnieniem 22 kg pod kątem wycieków. B.Systemy ogrzewania i chłodzenia są całkowicie niezależne. C.Wyposażony w profesjonalne cechy techniczne firmy, uniemożliwia uszkodzenie systemu chłodzenia przez wysoką temperaturę i wysokiego ciśnienia przepływu powietrza. D.Wszystkie procedury pracy układu zamrażania są całkowicie kontrolowane przez sterownik mikrokomputera. E.Na dnie sprężarki znajduje się tablica z wodą, która może zbierać wodę kondensacyjną wytwarzaną przez lodowanie. F.Sprężarka posiada własny czujnik temperatury PTC, który może zapewnić ochronę przed nadmierną temperaturą w przypadku przegrzania sprężarki. G.Sprężarka posiada własny urządzenie zabezpieczające ciśnienie oleju, które zapewnia ochronę ciśnienia oleju sprężarki. H.Urządzenia ochronne wysokiego i niskiego ciśnienia monitorują ciśnienie czynnika chłodniczego podczas pracy urządzenia.W przypadku gdy ciśnienie czynnika chłodniczego jest wyższe niż ciśnienie dopuszczalne systemu lub niższe niż minimalne ciśnienie ustalone przez system,, natychmiast zostanie wyemitowany alarm, a zasilanie zostanie odcięte do czasu usunięcia usterki. - Ja.System chłodniczy wykorzystuje importowane części marki, niezawodnej jakości, aby zapewnić stabilność systemu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VII. System sterowania elektrycznego |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1.kontroler |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2.tryb uruchamiania |
Cały proces inteligentnego automatycznego sterowania PID |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3.model kontroli |
Wymagania dotyczące regulacji temperatury i wilgotności |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4.język |
Ma wyświetlacz między chińskim, angielskim i rosyjskim |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5.Tryb ustawiony |
Interfejs obsługi dialogu człowiek-maszyna, wprowadzenie dotykowe |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6.wejście temperatury i wilgotności |
Odporność platynowa precyzyjna klasy PT100 A |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7.rozdzielczość wyświetlacza |
Temperatura: 0,01°C; wilgotność: 0,1%RH; czas: 1min; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8.zdolność programowa i funkcja sterowania |
Maksymalna liczba programów, które można użyć: 100 zestawów, jeden program może składać się z 1 do 100 segmentów; polecenie może być powtarzane do 999 razy,ustawienie nachylenia programu może być ustawione przez oś czasu, każdy odcinek między programami może być ustawiony na maksymalnie 99 godzin i 99 minut, co najmniej na jedną minutę i może być ustawiony do wspólnego użycia Funkcje edycji, wyczyszczania i wstawiania.obsługuje pominięcie segmentów i funkcje utrzymywania. Ekran można regulować pod kątem podświetlenia, z regulowanymi ustawieniami czasu trwania podświetlenia. Funkcja ochrony wyświetlacza ekranu umożliwia ustawienia czasowego lub ręcznego wyłączenia.Kopia, funkcje połączenia i funkcje edycji programu, takie jak ustawianie tytułów eksperymentów.i zaplanowane funkcje uruchamiania i wyłączeniaFunkcje regulacji daty i czasu, funkcje blokowania klucza i ekranu (LOCK) oraz funkcje wyświetlania obrazu w stanie gotowości |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9.Tryb sterowania wyjściem |
Automatyczne sterowanie wyjściem PID+SSR; automatyczne sterowanie wyjściem ogrzewania PID; chłodzenie posiada sterowanie chłodnym końcem i wielokanałowym elektronicznym zaworem rozszerzającym,który może ustawić odpowiedni zawór do regulacji warunków pracy sprężarki zgodnie z temperaturą i ciśnieniem wsuchu i spalin sprężarkiElektroniczne sterowanie zaworem rozszerzającym umożliwia przełączanie pomiędzy regulacją ciśnienia parowania a konwencjonalną regulacją temperatury |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10.funkcja komunikacji |
Możliwość podłączenia do komputera w celu wyświetlania krzywej i pozyskiwania danych; Może być stosowany jako system monitorowania i zdalnego sterowania; Wykorzystanie urządzeń, o których mowa w pozycji 2A001.a., 1A001.b., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1 Wymagania w zakresie bezpieczeństwa Port Ethernet RJ45 USB jogging. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11.Przechowywanie na dysku U |
Można go podłączyć do 1G-32G USB do pobierania historycznych krzywych, danych historycznych, parametrów systemu sterowania i funkcji hot-swappable |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12.metoda rejestracji danych |
RAM z ochroną akumulatora może zapisać ustawioną wartość urządzenia, wartość pobierania próbek i czas pobierania próbek przez 8-10 lat; okres rejestracji krzywej może być ustawiony od 30 do 180 sekund,a maksymalny czas pamięci może przechowywać ciągłe historyczne krzywe przez 90 dni. Dane historyczne (gdy czas pobierania próbek wynosi 1 minutę) mogą być przechowywane przez ponad 10 lat bez ciągłego używania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13.funkcja wyłączenia pamięci |
Tryb odzyskiwania mocy z powodu awarii może być ustawiony jako: gorący start/zimny start/przerwanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14.funkcja uruchomienia rezerwacji |
Po włączeniu zasilania maszyna automatycznie uruchomi się po upływie czasu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15.systemy zgodne z oprogramowaniem |
System operacyjny Windows |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16.funkcje otwartego oprogramowania |
Obsługuje kod wysyłania na poziomie wyższym ze strony trzeciej w celu sterowania funkcjami uruchamiania, zatrzymania i rejestrowania danych urządzenia Uwaga: sterownik zapewnia kody funkcjonalne, a użytkownik może edytować górny program oprogramowania komputerowego, aby zrealizować zunifikowane monitorowanie i sterowanie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17.połączenia sieciowe |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
18.wyświetlanie sytuacji |
W górnej części urządzenia zainstalowany jest cylindryczny trójkolorowy alarm dźwiękowo-świetlny (za pomocą LED); podczas oczekiwania na uruchomienie lub zakończenie operacji żółte światło jest zawsze włączone;przy normalnym działaniu, zielone światło jest zawsze włączone; w przypadku alarmu awaryjnego zatrzymania lub awarii urządzenia, czerwone światło jest zawsze włączone, a sygnał jest przerywany; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
19.wentylator krążący |
silnik o długim wałku, odporny na wysokie temperatury, silnik jest zainstalowany na zewnątrz, wał rozciąga się do wnętrza, koło wentylatora mieszania jest zainstalowane na końcu ogona wału;specjalne środki izolacyjne i system rozpraszania ciepła zwiększają bezpieczeństwo silnika. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20.tryb sterowania ogrzewaniem |
Kontroler temperatury wysyła polecenia w oparciu o ustawioną temperaturę i sygnały z czujnika temperatury wewnątrz komory badawczej.sterowanie modułem SSRSystem działa niezawodnie, bez kontaktów i iskry, długą żywotność, niski poziom hałasu i brak zakłóceń elektromagnetycznych.kompaktowy rozmiar, odporność na drgania, odporność na uderzenia, odporność na wybuchy, odporność na wilgoć i odporność na korozję. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
System ochrony bezpieczeństwa |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. ochrona przed nadciśnieniem |
Komora badawcza jest wyposażona w niezależne, regulowane elektroniczne urządzenie ochrony przed nadmierną temperaturą oraz automatyczną ochronę równowagi ciśnienia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. system chłodzenia |
Przegrzewanie sprężarki, ochrona przed wysokim ciśnieniem, ochrona przed prądem silnika. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. wentylator krążący |
ochrona przed przeciążeniem |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. ogrzewacz |
Ochrona przed nadciśnieniem: ochrona przed zwarciem |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5. system nawilżania |
Ochrona przed wysoką temperaturą, ochrona przed krótkim załączeniem |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. ogólna podaż |
Ochrona przed wyciekiem, obciążeniem i zwarciem, utrata fazy, odwrotna faza, ochrona przed pod napięciem i nad napięciem |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7. obwód sterujący |
Ochrona przed przeciążeniem i zwarciem |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8. system chłodzenia kompresora |
Ochrona przed przeciążeniem wentylatora chłodzącego |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
IX. Standardy akceptacji i weryfikacja przez strony trzecie 1Kryteria akceptacji: wskaźniki techniczne muszą być zgodne z metodami określonymi w "Umowie technicznej" podpisanej przez obie strony. 2Metodę akceptacji: formalna akceptacja odbywa się w miejscu zakupu. 3. Przed dostawą nabywca zaprasza stronę trzecią (kalibrowaną przez Narodowe Centrum Badań Jakości Sprzętu Badawczego Środowiskowego i wyposażoną w ważny raport inspekcyjny) do udziału Jeżeli pierwsza akceptacja nie jest kwalifikowana, koszty poniesione podczas drugiej akceptacji po ulepszeniu przez dostawcę ponosi dostawca. Środki, które ponosi zainteresowana strona. 4Klient powierza Narodowemu Centrum Badań Jakości Sprzętu Badawczego Środowiska weryfikację sprzętu |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
X.Lista głównych materiałów
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
XI. Urządzenia i dane wspierające fabrykę sprzętu 1. Lista opakowań fabrycznych urządzeń 1 egzemplarz 2. Schemat urządzeń i układów elektrycznych 1 egzemplarz 3. Instrukcja obsługi urządzenia 1 egzemplarz 4. Certyfikat wyposażenia 1 egzemplarz 5. Karta gwarancyjna sprzętu 1 egzemplarz 6. Sprawozdanie z badania w fabryce urządzeń 1 egzemplarz 7. Włoka gazy 5 sztuk 8. Oprogramowanie do monitorowania sterownika CD-ROM 1 sztukę 9. Tacy zestawu próbkowania 2 sztuki 10. Przeglądarka zestawu próbkowego 4 paski |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
XII. Zapewnienie jakości i zobowiązanie do świadczenia usług 1. Celem: Zgodnie z koncepcją wzajemnej korzyści i korzyści dla wszystkich, w pełni zaspokajanie potrzeb klientów i osiągnięcie celu zadowolenia klientów. 2. Przedsprzedaż: profesjonalne konsultacje techniczne, projekt planu badań produktu, instalacja komory badawczej i plan budowy; 3. W sprzedaży: komunikacja z klientem, sprawozdanie z postępów, wskazówki, instalacja, debugowanie, próbna obsługa itp., współpraca z pomiarami klienta; 4. Szkolenie(wewnętrzne Chinach, zagraniczne kraje muszą być negocjowane z sprzedawcą): Zgodnie z wymogami umowy szkolenie na miejscu może być przeprowadzone po zainstalowaniu i debugowaniu urządzeń dla użytkownika oraz wprowadzeniu ich do użytku;Użytkownicy mogą być zorganizowani do przybycia do firmy na szkolenia techniczne na miejscu, gdy sprzęt jest debugowany w fabryce, aby klienci mogli zrozumieć wydajność sprzętu, przeszkolić się w prawidłowej metodzie użytkowania, zmniejszyć awarie spowodowane niewłaściwym użyciem sprzętu i zaoszczędzić koszty utrzymania dla klientów; 5. Usługa posprzedażowa: Szkolenie techniczne: obsługa i użytkowanie, codzienna konserwacja i konserwacja, wykrywanie i rozwiązywanie problemów ze wspólnymi usterkami; Regularne monitorowanie: inspekcja sprzętu, usunięcie usterek,przekazywanie najnowszych informacji branżowychSpecjalistyczne wsparcie rezerwowe części zamiennych i akcesoriów; Dedykowany personel serwisowy działu obsługi po sprzedaży w celu zapewnienia terminowego i skutecznego rozwiązywania błędów,świadczenie szybkich usług naprawczych; 6. Zaangażowanie w służbę(wewnętrzne Chinach, zagraniczne kraje muszą być negocjowane z sprzedawcą): Metoda: 24 godziny na dobę linia gorąca obsługi klienta i dedykowany serwis e-mail; Wymagania: udzielenie jasnej odpowiedzi w ciągu 4 godzin.wymagają 24-godzinnego przyjazdu do prowincji i 24 godzin poza prowincją; z Dongguan lub lokalnych biur firmy, dedykowany personel będzie odpowiedzialny za sprzedaż i obsługę posprzedażną produktów firmy w regionie; na podstawie szczególnych okoliczności,czas naprawy można wynegocjować zgodnie z potrzebami klientaOd daty przyjęcia, w ciągu jednego roku gwarancji, nasza firma zapewni bezpłatne naprawy (z wyłączeniem uszkodzeń spowodowanych klęskami żywiołowymi, nieprawidłowymi działaniami zasilania, niewłaściwym użyciem,lub utrzymania)Jeżeli urządzenie nie działa prawidłowo z powodu problemów z jakością produkcji komory badawczej w warunkach, w których klient przestrzega zasad przechowywania, użytkowania i instalacji,dostawca wysyła personel konserwacyjny na bezpłatne naprawy po powiadomieniuPo upływie okresu gwarancji, jeśli pojawią się jakiekolwiek problemy z wyposażeniem,dostawca zobowiązuje się do niezwłocznego rozwiązania tych problemów i może pobierać koszty naprawy i koszty materiałów, w stosownych przypadkach. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
XIII. Opakowanie i transport: 1Opakowanie: transport komory opakowania spełniające wymagania QB/BWD008-2001 2. Rodzaj transportu: ciężarówką |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
XIV. Schemat struktury komory
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
